冷卻塔漏水維修方法(冷卻塔滲漏解決方案)

　　冷卻塔滲漏常發生在工廠的高層冷卻塔水冷系統中，滲漏影響工廠運營。因此，為了減少冷卻塔滲漏對工廠造成的影響，需要迅速組織相關人員進行冷卻塔堵漏修補和防腐工作。

　　那么冷卻塔堵漏應該怎么做?冷卻塔維修廠家廣東康明節能空調為您帶來冷卻塔漏水解決方案，此乃結合我部多年施工經驗所總結，希望可以解決諸位的問題。

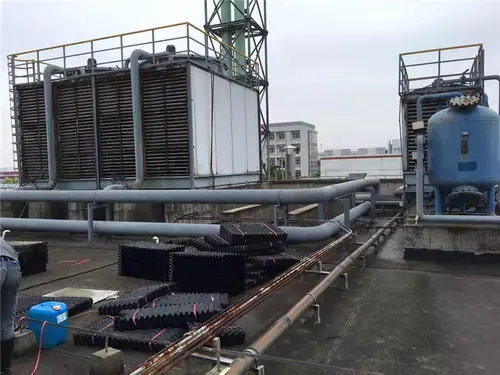

一、冷卻塔滲漏修補方法

　　1 .基板檢查

　　在基層涂灰約15天后，調查涂灰的基面，使其平整。直角度和平坦度不能超過2mm。要確保開裂和空鼓面積、孔、腳手架孔和上料口，必須用加有早強劑的水泥砂漿堵塞孔。 涂灰時要求實施平整的墻面含水率不得超過8%，pH應不足10%。

　　2 .基底處理

　　1 )用環氧底漆涂抹用灰刀清潔表面灰、垃圾、油污等的墻壁上的塑料格子后，用聚合物的耐裂縫砂漿使其平整，明顯凹陷的地方用專用油灰刷平整凸部，平整度要求在1.5mm以下。

　　2 )用玻璃布加固格子間。用聚合物耐裂縫砂漿涂抹狹縫，埋入耐堿玻璃纖維網，用聚合物耐裂縫砂漿涂抹在耐堿玻璃纖維網上，寬度要求比耐堿玻璃纖維網的邊緣大2cm。

　　3、平底膩子工程

　　1 )用第一平底灰漿施工，用專用的刮板從上向下和從左向右，施工中使刮板穩定，中途停止，不留痕跡，其目的是平坦的。

　　2 )用打磨： 150#~220#的砂紙打磨(注：前膩子)，各膩子施工4h后，打磨干燥固化的膩子，去除明顯的凹凸。

　　3 )第平底油灰的施工要注意用專用批刀充滿批次，刀無接頭、傷痕，充滿批次，平整。

　　4 )干燥后用200#~300#的砂紙打磨。

二、冷卻塔裂縫漏水處理方法

　　1.從結構裂紋最低裂紋左側或右側的5cm~10cm進行鉆孔，深度為泄漏到結構的厚度一半，角度與裂縫呈30-45度，從低到高依次鉆，孔的距離為20cm~30cm，鉆至最高處后再埋設灌漿止水針。

　　2.塔體混凝土表面的清掃：

　　(1)基體的基體必須堅固、致密、平坦，基礎的梯度和強度必須滿足設計要求。基材表面無砂、殼、裂紋、蜂窩麻面等缺陷。

　　(2)用鐵砂布和刀具去除表面的浮砂、垃圾和流動砂漿，打磨混凝土表面，得到一定的粗糙度。

　　(3)對已經被酸、堿、鹽等材料腐蝕的部位，應鑿除，直到內部堅硬的混凝土表面漏出。遭到腐蝕的鋼筋進行更換，適度增加鋼筋的數量，用大量清水反復清洗周圍不粘著的堅固的混凝土。

　　3.表面用水泥砂漿找平，并刷涂2遍防水涂料。

　　(4)表面凹凸、角等缺陷需要用水泥砂漿修補。

　　3.以上工序完成后，埋入注漿針，向塔體內注入水泥基結晶材料/聚氨酯材料/環氧樹脂材料，表面開始溢漿時，停止注漿。

　　4.注漿完成后，觀察48小時，確定不再滲漏后即可割除注漿針。

　　蜂窩狀混凝土漏水處理

　　1.在蜂窩區域以25~30厘米的間隔開孔，深度是結構厚度的一半。

　　2.然后埋設灌漿止水針，擰緊固定。

　　3.注漿方法與裂縫處理相同。

　　冷卻塔施工縫漏水處理

　　應將其表面浮漿清理干凈，鋪設同標號水泥砂漿,在中間設置橡膠膨脹止水條，( 每邊刷涂不少于25cm)，表面浮漿、松散砼給予剔除。

冷卻塔漏水解決方案施工要求

　　1.冷卻塔內外壁的防腐修補使用的材料。

　　(1)防腐材料用氰基防銹涂料稀釋劑。外墻涂抹氯磺化聚乙烯冷卻塔防腐涂料添加劑

　　(2)氰基防銹涂料的性能特點是耐磨、光滑、無毒。氰基防銹長期浸水壽命為10年左右，該產品具有優異的粘附性，耐酸、堿、耐熱性。 外墻涂裝氯磺化聚乙烯冷卻塔防腐涂料的性能特點相同。

　　2.冷卻塔堵漏修補施工要求。

　　在特殊高處無腳手架，采用上下移動平臺施工。 塔本身結構為上部小、下部大的雙曲線筒體，作業施工沿鋼絲繩上下牢固固定，施工作業按照該方法，依次改變鋼絲繩的上下固定點，使可動平臺多次上下升降，施工者完成整個筒體內壁的施工，塔上下直線移動，塔中，下部形成兩個可動平臺之間的三角形區城(上下大三角形)，增加可動平臺的上下次數，或使可動平臺作一定的橫向運動以滿足施工要求。

三、施工安全準則

　　冷卻塔堵漏修補位于高空，因此危險系列很高，要嚴格遵守施工安全準則。

　　1.施工時應在良好通風條件下進行，長時間施工，注意防護。

　　2.施工現場嚴禁煙火。

　　3.鋼鐵表面溫度應高于露點。

　　4.霧、雨、雪天和濕度超過85%時嚴禁施工。

　　5.施工溫度應在10以上。

冷卻塔維修應盡可能交給專業的冷卻塔維修廠家， 更多冷卻塔問題，可以繼續關注我們也可以來電免費咨詢冷卻塔故障解決方案，以上就是馬利冷卻塔維修廠家廣東康明節能空調為大家整理冷卻塔漏水維修方法,冷卻塔滲漏解決方案的全部內容了，希望對大家有所幫助。

文章來源： 冷卻塔漏水維修方法,冷卻塔滲漏解決方案 http://www.casaomar.com/baike/159.html
